Sistema del Alineador del Web

Sistema del Alineador del Web

Sistema del Alineador del Web

Características Estándar

Somos fabricante, un exportador y un proveedor principales del sistema del alineador del Web del último 25 años con el equipo de alta calidad y resistente. Piezas de alta calidad incluidas en el sistema del alineador del Web, sistema rector del Web para el estándar internacional de máquinas. El alineador del Web, sistema rector del Web para diversos tipos de máquinas tiene gusto de cuidar la máquina el rebobinar, rebobinar de enrrollamiento y la máquina de Rewinder de la cortadora

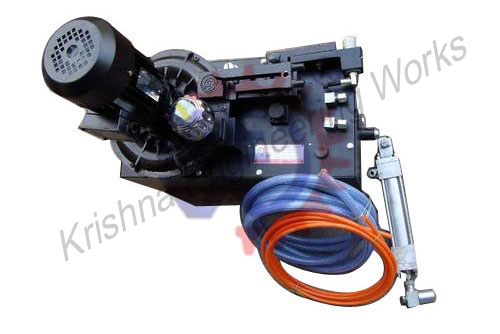

Unidad del Sistema del Alineador del Web (paquete de poder) Completa con:

        • 0,5 H.P. Motor
        • Tubo de aire – 5 Mtr.
        • Tubo de aceite – 5 Mtr.
        • Sensor – PC 1
        • Ajustador – PC 1.
        • Filtro de aire – PC 1.
        • Filtro de aceite – PC 1.
        • Talla 4 del cilindro hidráulico”, 6″ y 8″ strock – PC 1.

SENSORES:

En los sensores de flujo sin contacto especialmente diseñados de aire, el aire se expulsa a partir de dos orificios de oposición. La presión de aire diferenciada es uso de detectar vagar lateral del material en proceso. Los sensores de la circulación de aire son limpieza de uno mismo y cabido con la consola de montaje del ajuste fino.

CILINDRO HIDRÁULICO:

Trabaja en la presión hydráulica. Actúa los marcos de corrección. Disponible en diverso tamaño a partir del ″ el 2 para la longitud de movimiento de 18 ″.

Especificación Técnica

TIPO

KEW–17

KEW–30

Grado del motor (3 organice, 50 herzios)

0.5 HP

1HP

Flujo de la Bomba

3.4 l/min

5.8 l/min

Capacidad del Tanque

17 litros

30 litros

Tipo del Aceite

Servo 32, Enklo 44, energía hidraúlica 37

Línea Presión

14 barra

21 barra

Fuerza de Max. Operation (cilindro de 50,8 milímetros de diámetro)

260 kilogramo

389.5 kilogramo

Velocidad de la continuación

Máximo. En 3,4 l/min

30mm/sec

En 5,8 l/min

40mm/sec

Presión de Aire del Sensor del Aire

5 a 28 mbar, infinitamente de ajustable.

Peso Incluyendo el Aceite

40 kilogramo

60 kilogramo

Paquete de Poder Doble
Alineador dual del Web

Somos expertos en el ofrecimiento del paquete de poder doble renowned para proporcionar alta capacidad, opciones del control y configuraciones de ser utilizado en casi cualquier uso. El paquete de poder doble se diseña y se fabrica usando los componentes hydráulicos de la calidad superior seleccionados de una amplia gama y montados usando los sistemas de alta tecnología que se diseñan con concepto tecnológico avanzado.

Unidad Electro-Hidráulica del alineador del Web

Ventajas de la unidad Electro-Hidráulica del alineador del Web:

    • Ningún Mantenimiento
    • Ahorro de trabajo
    • Ahorro de la electricidad
    • Ningún despilfarro
    • Más producción

ESTRUCTURA DEL ALINEADOR DEL WEB

M.S. el Tank y M.S. Plate

SISTEMA DE LA OPERACIÓN EN EL FUNCIONAMIENTO DEL ALINEADOR DEL WEB DE ELECTRO-HYDRO

    • Electrónico del sensor de la fotocélula de la película para el borde.
    • Motor de CA electrónico de 0 – de 5 HP.
    • Tablero del panel eléctrico para Operate la unidad completa.
    • Cilindro hidráulico – ajustador – tubo de aceite.

DATOS TÉCNICOS

    • Velocidad de la unidad 250/min
    • La variación de la bobina de la película es 0,5

El Sistema del Alineador del Web Conveniente Para Todos los tipos de Máquinas tiene Gusto:

    • Impresora del rotograbado
    • Máquina de la laminación/máquina de capa
    • Máquina de Rewinder de la cortadora
    • Cuidar la máquina el rebobinar
    • Maquinaria de papel
    • La máquina de materia textil tiene gusto de tratar la máquina, la máquina el rebobinar de la inspección, el etc por lotes
    • Maquinaria del Neumático-Cordón
