Maquinaria Acanalada de la Caja

Maquinaria Acanalada de la Caja

Maquinaria Acanalada de la Caja

Características Estándar

La maquinaria acanalada de la caja, todos los tipos de molinos de papel y los convertidores de papel requieren rajar del papel para diverso tipo de usos. Nuestro papel resistente que raja la máquina el rebobinar viene funcionando para rajar de todos los tipos de material del papel como el papel revestido, el papel de la taza del helado, el rollo del fax, el papel de la fotografía, el papel de los efectos de escritorio, el etc. Nuestro papel que raja la máquina el rebobinar puede procesar todos los tipos de papel de cualquier grueso del G/M. En nuestra máquina de papel el rebobinar de la serie que raja resistente, el diámetro el rebobinar se puede alcanzar hasta 1200 milímetros.

Hemos sido con éxito fabricación, exportando y suministrando todos los tipos de Rewinder que raja de papel resistente trabaje a máquina desde el último 25 años de Ahmadabad, de Gujarat, de la India, con más de 1400 instalaciones por todo la India y de ultramar como la Arabia Saudita, los UAE, Dubai, Sharja, Suráfrica, Nigeria, Ghana, Congo, Kenia, Zambia, Sri Lanka, Bangladesh, Malasia, Paquistán, Nepal, Rusia, Tailandia, Indonesia, el Brasil, Colombia, Venezuela, la Argentina, México, Canadá, el etc. Somos ganador del premio nacional de 3 veces y del premio internacional de 2 veces para la fabricación de la calidad.

Maquinaria acanalada de alta calidad y resistente de la caja de la India.

Especificación Técnica

Especificación técnica de la maquinaria acanalada de la caja

Maquinaria acanalada de la caja

A) 4 barra RotaryCreasing y cortadora:

DATOS TÉCNICOS:
Tamaño Alimentación de hoja Min./máximo. Motor c. v. Espacio Aproximadamente pesos. En el kilogramo.
65″ 15″ / 60″ 1.0 8′ X 5′ 2000
75″ 15″ / 70″ 1.5 9′ X 5′ 3000
85″ 15″ / 80″ 1.5 10′ X 5′ 3300

ESPECIFICACIONES:

    • Esta máquina se utiliza para cortar y arrugar en las hojas acanaladas simultáneamente.
    • La máquina tiene cuatro dados el cortar y cuatro que arrugan.
    • El corte y los dados que arrugan se hacen en dos medios para que fácil ajuste o se mueva desde el eje.
    • La máquina es robusta y contiene los cuchillos calificados del acero de aleación para la agudeza de la larga vida y el corte liso.
    • Su función es que arruga y que corta la hoja acanalada según la medida requerida.
    • Los indicadores se proporcionan para el corte y arrugar exactos de hojas.

DATOS TÉCNICOS:

Máquina Motor Espacio Altura de la máquina Peso bruto Capacidad de producción
Tamaño (Caballo de fuerza)
65″ 1.5 55″ x 85″ 48″ 2,200 5,000
75″ 2 55″ x100″ 48″ 2,600 5,000
85″ 2 55″ x110″ 48″ 2,800 5,000
95″ 2 55″ x 120″ 48″ 3,000 5,000
105″ 2 55″ x130″ 48″ 3,200 5,000

B) Cortador del Tablero

DATOS TÉCNICOS:

Tamaño Espacio Aproximadamente pesos. En el kilogramo.
45″ 5’ X 6’ 450
55″ 6’ X 6’ 500
65″ 7’ X 6’ 550

C) Slotter Excéntrico

DATOS TÉCNICOS:

Tamaño Máximo de la profundidad de la ranura. Distancia mínima entre 2 ranuras Motor c. v. Espacio Aproximadamente pesos. En el kilogramo.
65″ 12″ 4″ 1.5 8’ X 4’ 2000
75″ 12″ 5″ 2.0 9’ X 4’ 3000
85″ 12″ 5″ 2.0 10’ X 4’ 3300

ESPECIFICACIONES:

    • La máquina perfora hacia fuera las ranuras y los bordes de la puntada de la hoja acanalada.
    • Las unidades de las ranuras se montan sobre un rodillo excéntrico que los hace moverse exactamente, como sea necesario.
    • La máquina tiene tres el ranurar y los cabezales cortadores de la esquina uno, capaces para perforar hacia fuera a varios tableros a la vez.
    • Las guías se proporcionan en el avance de la mesa, para apoyar la hoja al ángulo y a la dimensión exactos.
    • El arreglo del estante es allí fijar el ajuste de papel de cuchillos fácilmente.
    • Los cuchillos están actuando como scissor para la precisión y el corte liso.

DATOS TÉCNICOS:

Máquina Minimum Máximo Motor Espacio Máquina Grueso Producción
Tamaño Espacio Profundidad de la ranura (Caballo de fuerza) Altura Peso Capacidad
Entre las Ranuras
65″ 5″ 12″ 2 55″x 90″ 58″ 2,200 30
75″ 6″ 18″ 3 58″x 100″ 62″ 2,800 30
85″ 6″ 18″ 3 58″x 110″ 62″ 3,000 30
95″ 6″ 18″ 3 58″x 120″ 62″ 3,200 30
105″ 6″ 18″ 3 58″x 130″ 62″ 3,400 30

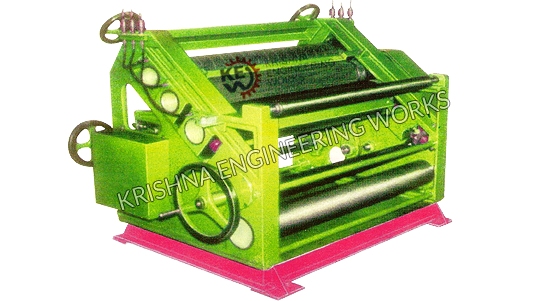

D) Máquina acanalada del solo papel oblicuo de la cara

DATOS TÉCNICOS:

Tamaño Motor c. v. M/c./ R/s. Carga del Calentador Max. Speed RFT/Min. Espacio Aproximadamente pesos. En el kilogramo.
42” 5.0 / 1.5 21 KW 100 16’ X 7’ 3250
52” 7.5 / 1.5 21 KW 100 16’ X 8’ 3750
62” 7.5 / 1.5 21 KW 100 16’ X 9’ 4250

ESPECIFICACIONES:

    • Esto es resistente una precisión exclusivamente alta y el tipo robusto máquina es diseño para la alta velocidad de la producción.
    • Los rollos de la flauta se montan en los transportes resistentes para el alto buen funcionamiento y una vida más larga.
    • Los rollos de la flauta minucioso se acaban para dar la impresión perfecta en el tablero.
    • Los rodillos de la goma son cromo duro para un mejor funcionamiento y vida.
    • El diseño de máquina a correr en la calefacción eléctrica/de vapor.
    • Dos precalentadores se proporcionan al demoisturise el papel.
    • Los rollos de la flauta se hacen del acero de aleación especial para un mejores funcionamiento y vida.
    • La máquina ha motorizado al uno mismo que cargaba el soporte gemelo del carrete del eje con tres ayudas de los ejes el desenrollar en tiempo fácil del ahorro de la operación.

DATOS TÉCNICOS:

Máquina Motor Caldera Vapor Espacio Máquina Grueso Producción
Tamaño Requerido Kcal/Hr Presión Altura Peso Capacidad
(Caballo de fuerza) (Kg/cu (Kilogramos) (RF/PM)
Mtr)
42″ 10 1 Lac 12-Oct 96″ x 180″ 72″ 4,000 150
52″ 10 1 Lac 12-Oct 105″ x 180″ 72″ 4.2 150
62″ 10 1 Lac 12-Oct 115″ x 195″ 72″ 4,600 150
72″ 15 1.5 Lac 14-Dec 125″ x 200″ 72″ 4,800 150
82″ 15 2.0 Lac 14-Dec 135″ x 210″ 72″ 5 150

E) Cortador de hoja Rotatorio

DATOS TÉCNICOS:

Tamaño Motor c. v. Longitud de Corte Mínima/máxima. Max. Output Sheet / Min. Espacio Aproximadamente pesos. En el kilogramo.
52” 2 20” / 80” 80 6’ X 8’ 1900
62” 2 20” / 80” 80 7’ X 8’ 2100

ESPECIFICACIONES:

    • Esta máquina se diseña para la alta producción y el corte recto de la hoja o de cartón corrugado de dos capas sin las flautas y el papel perjudiciales del trazador de líneas.
    • Esta máquina se puede utilizar como unidad independiente o se puede sincronizar a una máquina del corrugación para el corte de hoja directo y exacto que minimiza el porcentaje del despilfarro.
    • La caja de engranajes de PIV se proporciona para ajustar de la hoja a la longitud requerida.
    • Un transportador de la entrega se proporciona para llevar a cabo las hojas.
    • El motor variable de la velocidad se recomienda para la economía en despilfarro en un coste adicional.

DATOS TÉCNICOS:

Máquina Tamaño Motor Requerido (Longitud de corte) Espacio Altura de la Máquina Peso Bruto Capacidad de producción
(Caballo de fuerza) soporte manual del carrete (mini/máximo) (Kilogramos) (mínimo/máximo)
45″ 3 20″/80″ 82″x120″ 48″ 1600 20″ / 60″
52″ 3 20″/80″ 90″x120″ 48″ 1800 20″ / 60″
56″ 3 20″/80″ 95″x120″ 48″ 1900 20″ / 60″
62″ 3 20″/80″ 100 x120″ 48″ 2000 20″ / 60″
72″ 3 20″/80″ 110 x130″ 48″  2200 20″ / 60″

F) Hoja que Pega la Máquina:

DATOS TÉCNICOS:

Tamaño Motor c. v. Espacio Aproximadamente pesos. En el kilogramo.
65” 0.5 8’ / 3’ 700
75” 0.5 9’ / 3’ 750
85” 0.5 10’ / 3’ 800

ESPECIFICACIONES:

    • Esta máquina se utiliza para aplicar el pegamento en la extremidad de la superficie acanalada del tablero y se diseña especialmente para pegar las hojas acanaladas de diversa capa y del grueso.
    • Todos los rollos grinded, equilibrado cromado difícilmente se llaman rollo de la recogida del pegamento, rollo de presión y rollo de doctor.
    • La bandeja de la goma se proporciona para almacenar la goma.
    • El ajuste lateral se proporciona a la goma del sistema en esta máquina.
    • El ajuste de la goma se puede hacer en micrones según lo deseado.
    • Ahorra el tiempo y la goma y el producto final se seca rápidamente debido al uso mínimo de la goma.
    • Todos los rodillos se caben con el rodamiento de bolitas para el buen funcionamiento y una vida más larga.
    • La máquina se diseña, fuerte en la construcción y es simplemente fácil de actuar.
    • Asegura el trabajo intachable durante el funcionamiento continuo.

DATOS TÉCNICOS:

Máquina Motor Espacio Máquina Peso bruto Capacidad de Producción
Tamaño (Caballo de fuerza) Altura
65″ 0.5 30″ x 85″ 45″ 500 5000
75″ 0.5 30″ x 96″ 45″ 600 5000
85″ 0.5 30″ x 105″ 45″ 700 5000
95″ 0.5 30″ x 105″ 45″ 800 5000
105″ 0.5 30″ x 125″ 45″ 900 5000

G) Hoja que Pega la Máquina:

DATOS TÉCNICOS:

Tamaño Motor c. v. Espacio Aproximadamente pesos. En el kilogramo.
45” X 65” 1.5 4.0’ X 5.5’ 900
65” X 75” 2.0 5.5’ X 6.5’ 1000
65” X 90” 2.0 5.5’ X 7.5’ 1200

H) Máquina de Costura:

ESPECIFICACIONES:

    • Esta máquina se significa para coser las cajas acanaladas.
    • La máquina es conducida por el embrague de muelle en espiral.
    • La máquina se cabe con el organismo del grueso para ajustar el hueco dependiendo del grueso del tablero.
    • Las piezas se estandardizan, y son cambiables inter y hecho del acero de aleación.
    • La máquina puede correr continuamente en una velocidad.
    • Esta máquina se diseña exclusivamente para la costura de la exactitud y de la calidad.
    • Esta máquina está disponible en derecho/modelos angulares/de la parte inferior.

DATOS TÉCNICOS:

Máquina Motor Espacio Máquina Peso bruto approx (Kgs.) Producción
Tamaño requerido Altura Capacidad (puntadas por minutos)
(Caballo de fuerza)
20″ 0.5 20″ x 38″ 60″ 250 350
30″ 0.5 20″ x 48″ 60″ 250 350
36″ 0.5 20″ x 55″ 60′ 275 350
42″ 0.5 20″ x 62″ 60″ 300 350
48″ 0.5 20″ x 68″ 60″ 300 350
