Dé Vuelta al Sistema de la Barra

De Vuelta al Sistema de la Barra

Dé Vuelta al Sistema de la Barra

Características Estándar

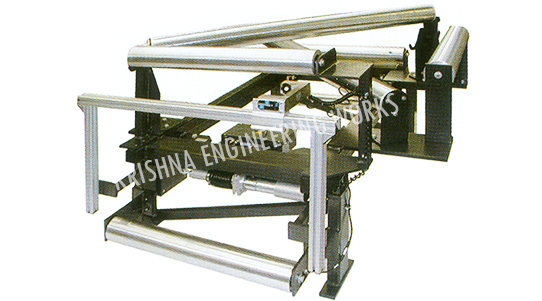

Consiste en dos marcos de acero rectangulares de la tubería. Uno está inmóvil, el otro es movible. se apoya en un cursor del nyalguide y un sistema arqueado de la barra, y tiene rodillo loco del ab en cualquier extremo.

La tela se puede alimentar sobre el TRA en el ` U de A’ trayectoria formada, invirtiendo su dirección del viaje, o con el TRA en configuración del ` un Z’, manteniendo la misma dirección del viaje. Es insensible a la actitud y puede incluso ser al revés montado. Apoyado sólidamente en las cuatro esquinas por los transportes del nylaguide, no está conforme a las desviaciones causadas por tensiones voladizas. Se sellan los transportes radiales, y los transportes lineares son autolimpiadores y autolubricación. La unidad por lo tanto no requiere ningún mantenimiento.

Hemos estado fabricando, hemos estado exportando, y hemos estado sistema de abastecimiento de la barra de la vuelta del último 25 años. Sistema de alta calidad y resistente de la barra de la vuelta, la India.

Especificación Técnica
  • Los sistemas de la barra de Turner del aire se diseñan y se fabrican para adaptarse uso particular a los clientes’. Hay seis tamaños para la entrada del 90° o el volumen de ventas 180°, con las anchuras de la tela extendiéndose a partir 100m m a 3 metros, para el montaje horizontal o vertical.
  • Las unidades se construyen como módulos libres o de Bolton, completo con la nivelación de apoyos y el empernado abajo de los agujeros. Se diseñan para adaptarse a condiciones existentes de la máquina y del sitio.
  • El marco es sección hueco rectangular con la esquina especializada que apoya incorporando el mecanismo del ajuste fino y montando para las barras de Turner.
  • Las barras son acero tubular con el cromo acampanado de los agujeros de aire, de la tierra, pulido y duro plateado. El soplo del aire crea una ayuda de la película del aire a la barra.
  • Eligiendo posiciones de montaje apropiadas, una variedad de configuraciones se pueden obtener para permitir una opción de los requisitos de la entrada y de la salida.
  • Los rodillos de la trayectoria son normalmente de aluminio, equilibrado estáticamente o dinámicamente.
  • El aire para la flotación requiere 5 CFM por anchura de la tela de 100m m en 10ins a 18ins W.G. dependiendo de tensiones de la tela.
  • Directo de las fans montado en cada barra de Turner se puede suministrar a la hora de la fabricación (opción). Para las anchuras estrechas de la tela y la flotación de aire especial de los usos los agujeros se pueden reducir para usar el aire comprimido o arreglar como sea necesario.
